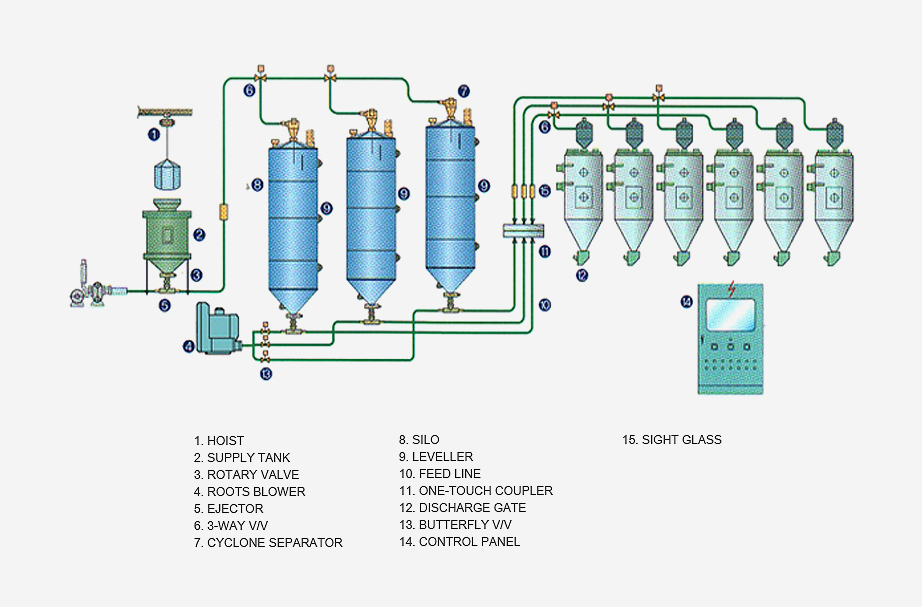

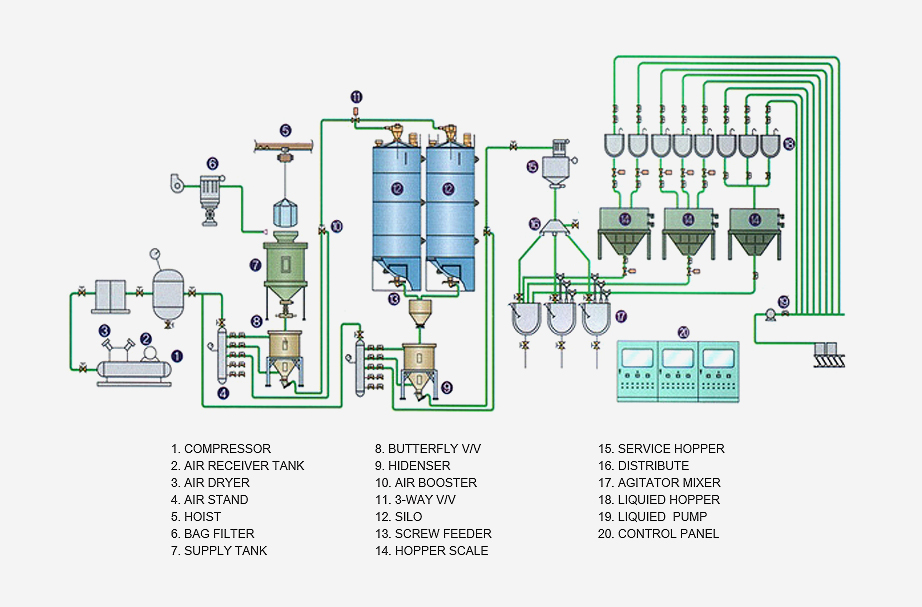

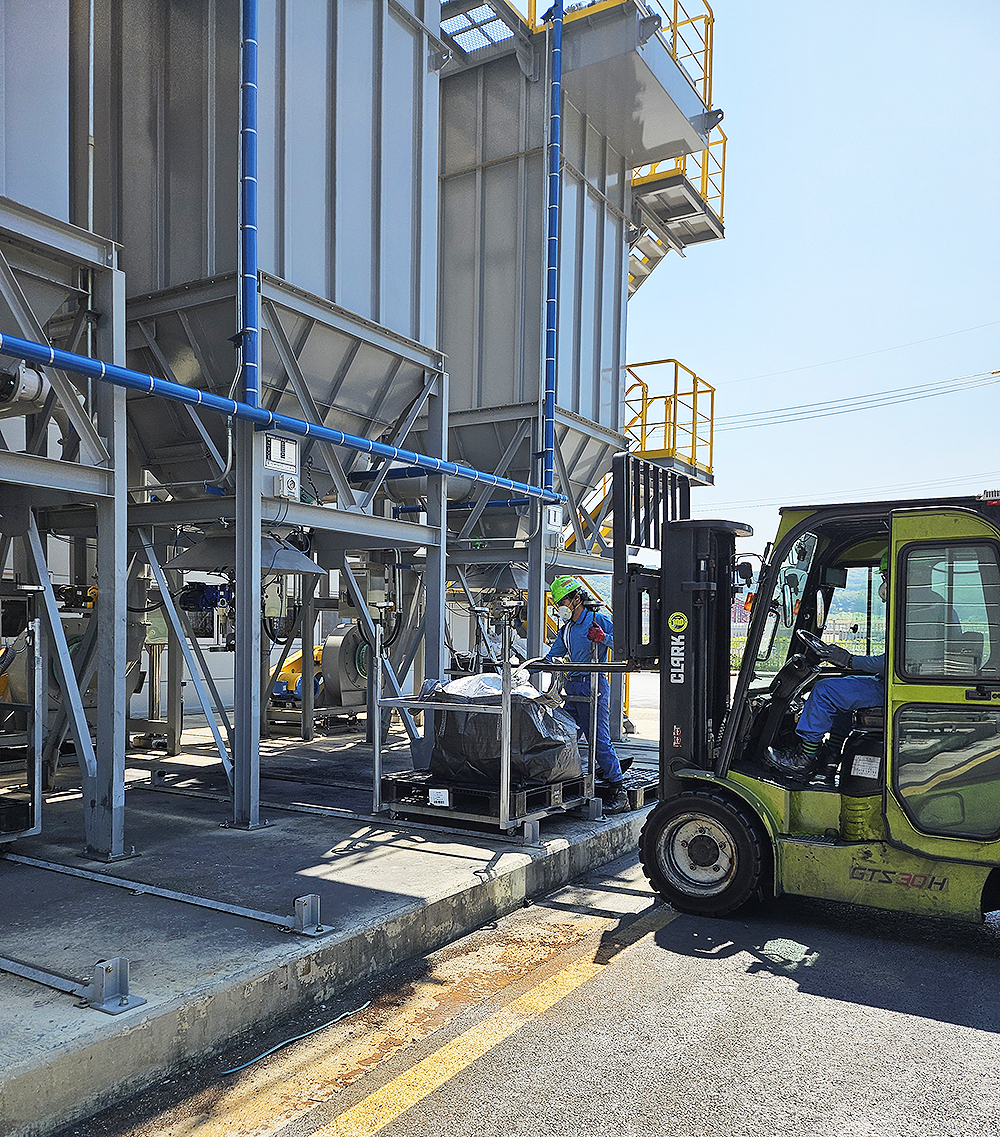

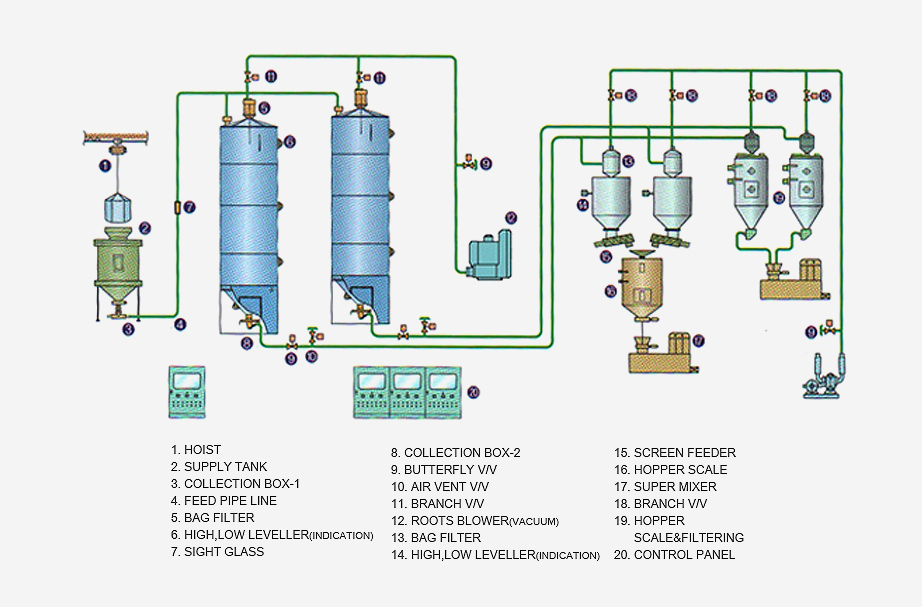

Pneumatic Conveying System
공기이송 설비
당사는 분체 및 분립체의 효율적인 이송을 위한 공기이송 시스템을 제공합니다.
고객의 공정 조건에 맞춰 고압 압송식 / 저압 압송식 / 저압 흡입식 등 최적의 방식으로 설계합니다.
1. 고압 압송식 (Dense Phase Pressure Conveying)
고압의 압축공기를 이용하여 분체를 조밀한 상태(조밀상)로 천천히 밀어 이송하는 방식입니다.
이송관 내부에 분체가 연속적으로 채워져 있으며, 분체 손상이 적고 긴 거리 이송이 가능합니다.
1-1) 특징 및 장점
- 분체 마모 및 분진 발생 최소화
- 분말 파손 우려가 적어 정밀한 분체 이송 가능
- 긴 이송 거리 및 고양정 조건 대응
- 밀폐 이송으로 외부 오염 방지
1-2) 적용 분야
- 시멘트, 석회, 석고, 촉매, 첨가제 등
- 파손에 민감한 분체 이송
사양 (Specifications)
| 방법 | 수송상태 | MACHINE | 수송압력 Kg/㎠ | 공기속도 ㎧ | 혼합비 | |
|---|---|---|---|---|---|---|
| 고압 압승식 | 저농도 부유유형 |
 |
ROOT BLOWER SCREW COMP | 0.4~4 | 15~30 | 7~50 |
| 고농도 |  |
SCREW COMP 주복동 COMP | 2.5~7 | 5~15 | 40~150 | |
 |
SCREW COMP 주복동 COMP | 2.5~7 | 1~10 | 50~300 | ||
| No. | 공기량 | 입자경(㎟) | 안식각(deg) | 밀도(t/㎡) | 수분(%) | 수송거리(M) | 수송능력(t/H) | 수송관외격(㎜) | 수송압력(atm) | 수송공기량(㎡/㎜) | 동력(kw) | 혼합비 | 비고 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | 막 | 부피 | 수평 | 수직 | |||||||||||
| 1 | CEMENT | 88 이상 | 2% | 30 | 3.1 | 1.35 | 0 | 550 | 55 | 250 | 200~250 | 9 | 140 | 760 | 34 | |
| 2 | 주물사 | 1.68㎜ | 0.42㎜ | 2.7 | 1.4 | 1.0 | 90 | 5 | 7 | 65 | 3 | 7 | 19 | |||
| 3 | 금속소재 | 6㎜ | 74㎜ | 40 | 4.5 | 2.5 | 208 | 38 | 16 | 125 | 100 | |||||
| 4 | 아연소재 | 65이상 | 44이하 | 4~5 | 1.9~2.0 | 180 | 53 | 20 | 125 | 185 | ||||||
| 5 | PVC RESIN | 149 | 35 | 0.5 | 8 | 23 | 120 | 125 | 2 | 14 | 75 | 120 | ||||
| 6 | 백미 | €3x5㎜ | 0.8 | 10 | 4 | 15 | 75 | 1.5 | 4 | 22 | 50 | |||||
| 7 | 양정중간체 | 100 | 10 | 0.6 | 60 | 8 | 2 | 40 | 1.5 | 2.2 | ||||||
2. 저압 압송식 (Lean Phase Pressure Conveying)
0.5~1 bar의 저압 공기로 공기와 함께 분체를 고속으로 밀어 이송하는 방식입니다.
이송관 내 분체 농도가 낮은 희석상 방식이며, 연속공정에 적합합니다.
2-1) 특징 및 장점
- 설비 구성 간단, 초기 투자비용 절감
- 연속 이송 가능, 공정 연동이 용이
- 다양한 분말에 적용 가능
- 설치 및 유지보수 용이
2-2) 적용 분야
- 식품, 제약, 화학, 플라스틱, 사료
- 밀가루, PVC 분말, 탄산칼슘, 수산화알루미늄 등
사양 (Specifications)
| No. | 공기량 | 입자경(㎟) | 안식각(deg) | 밀도(t/㎡) | 수분(%) | 수송거리(M) | 수송능력(t/H) | 수송관외격(㎜) | 수송압력(t/H) | 수송공기량(㎡/㎜) | 동력(kw) | 혼합비 | 비고 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | POLYETHYLENE PELLET | 4각 | 2% | 0.95 | 0.50 | 30 | 9 | 5 | 80 | 0.40 | 15 | |||||
| 2 | NYLON PELLET | ￠3X3ℓ | 0.42㎜ | 1.15 | 0.57 | 90 | 10 | 2 | 80 | 0.35 | 15 | |||||
| 3 | 수지 PELLET | ￠3X5ℓ | 74㎜ | 39 | 1.33 | 0.81~0.83 | 0.2 | 410 | 10 | 0.8 | 50.65 | 0.55 | 4.9 | 2.1 | ||
| 4 | POLYESTER PELLET | ￠2.5X2.5ℓ | 44이하 | 1.42 | 0.85 | 45 | 15 | 6 | 100 | 0.36 | 22 | |||||
| 5 | POLYESTER 분 | *10 | *74 | 1.42 | 0.68 | 125 | 20 | 55 | 400 | 0.60 | 410 | |||||
| 6 | P.V.C 분말 | *545 | *48 | 33~38 | 1.50 | 0.55 | 100 | 10 | 3 | 80 | 0.35 | 8 | 5 | |||
| 7 | 의약품 | 5 | 100 | 10 | 4 | 125 | 0.40 | 20 | 3 | |||||||
| 8 | 아연소광 | 30 | 2.00 | 45 | 15 | 2.5 | 80 | 0.25 | 9.4 | 3.9 | ||||||
| 9 | PCV RESIN | 50 | 0.40 | 20 | 10 | 9 | 100 | 0.28 | 27.5 | 15 | ||||||
3. 저압 흡입식 (Lean Phase Vacuum Conveying)
진공 펌프를 이용해 관로 내의 음압을 생성하여 분체를 흡입하는 방식입니다.
외부 누설이 없고 위생적인 이송이 가능해 클린룸 등 청정환경에 적합합니다.
3-1) 특징 및 장점
- 분진의 외부 유출 방지, 위생성 우수
- 다지점에서 동시에 분체 흡입 가능
- 좁은 공간에도 설치 가능
- 밀폐 이송으로 작업환경 개선
3-2) 적용 분야
- 의약품, 식품, 분유, 미세분말
- 클린룸, 위생 기준이 엄격한 공정
사양 (Specifications)
| 방법 | 수송상태 | MACHINE | 수송압력 Kg/㎠ | 공기속도 ㎧ | 혼합비 | |
|---|---|---|---|---|---|---|
| 고압 압승식 | 저농도 부유유형 |
 |
ROOT BLOWER | 0.1~0.2 | 15~20 | 0.1~10 |
 |
ROOT BLOWER | 0.2~0.5 | 15~30 | 5~15 | ||
| No. | 공기량 | 입자경(㎟) | 안식각(deg) | 밀도(t/㎡) | 수분(%) | 수송거리(M) | 수송능력(t/H) | 수송관외격(㎜) | 수송압력(atm) | 수송공기량(㎡/㎜) | 동력(kw) | 혼합비 | 비고 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | 막 | 부피 | 수평 | 수직 | |||||||||||
| 1 | 대두 | 7 | 20 | 1.2 | 0.63 | 50 | 15 | 50 | -0.50 | 1.7 | 250 | 120 | ||||
| 2 | 포도당 | *270 | *48 | 0.47 | 4 | 5 | 0.73 | -0.35 | 32 | 7.5 | ||||||
| 3 | 알루미나 | *45X75% | 43 | 3.9 | 0.90 | 25 | 25 | 240 | 360 | 280 | ||||||
| 4 | 아연소광분 | *250X15% | 4~5 | 1.9~2.0 | 22 | 8 | 10 | 150 | 55 | |||||||
| 5 | 중유회 | *40 | *3 | 44~53 | 1.96 | 0.16 | 63.5 | 19.5 | 0.08 | -0.36 | 12 | 100 | 30 | |||
| 6 | 연회 | *149X50% *47X38% |
3.9 | 1.00 | 25 | 14 | 10 | -0.12 | 20 | 125 | 5 | |||||
| 7 | CARBON | 2 | 0.15 | 30 | 12 | 5 | -0.30 | 8 | 80 | 0.7 | ||||||
| 8 | 백토 | *74 | 49 | 2.6 | 0.50 | 10 | 20 | 10 | 100 | 30 | 9 | |||||

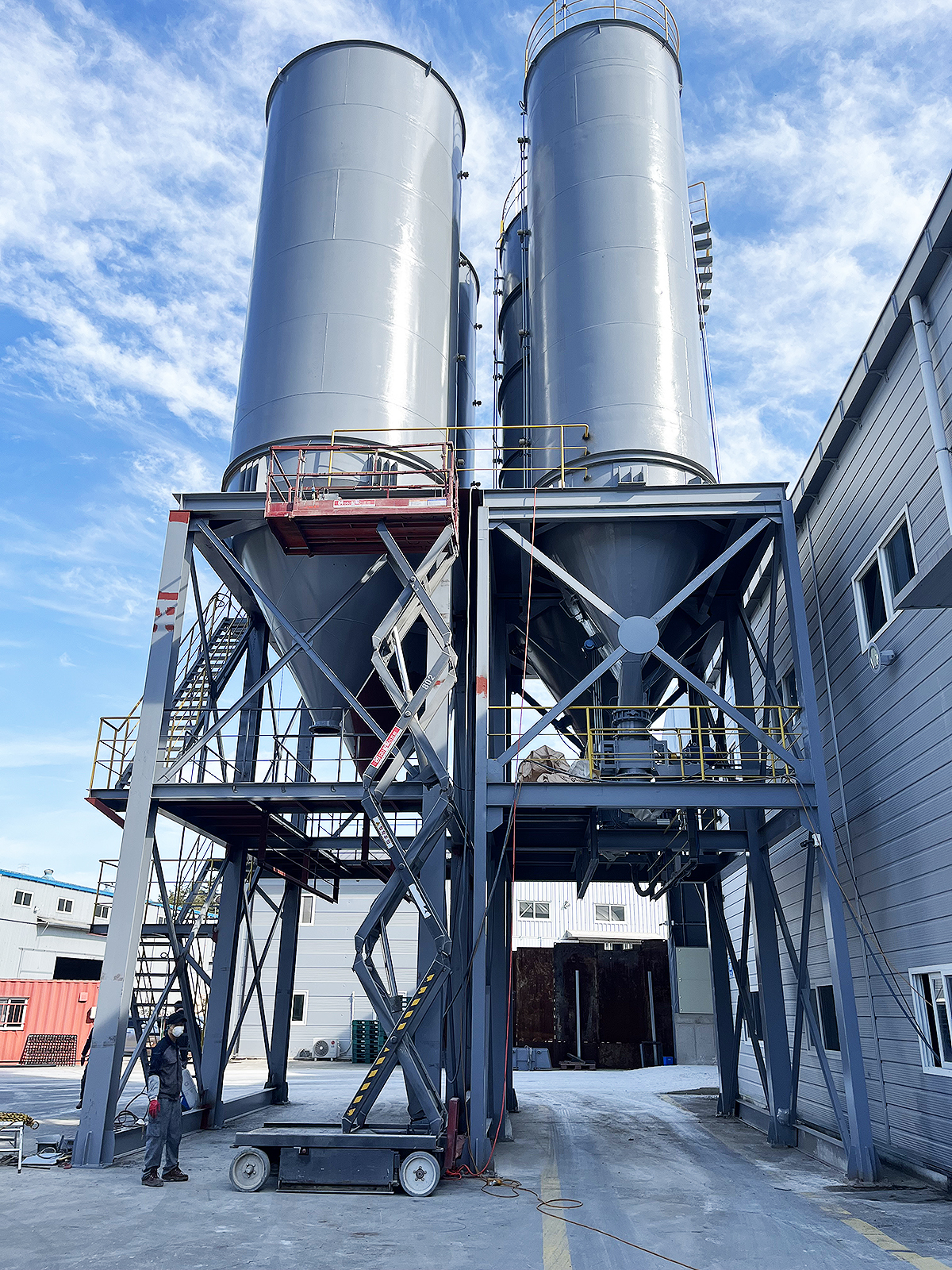

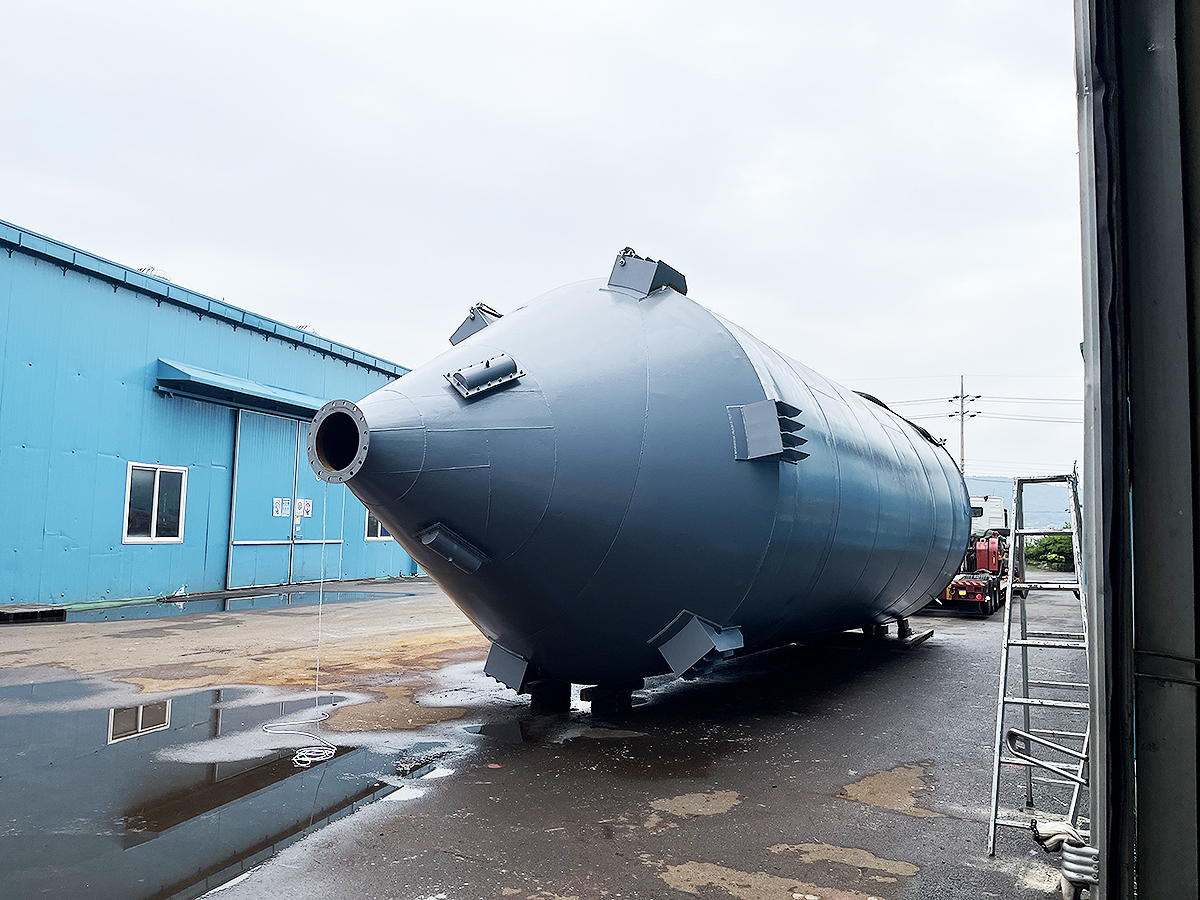

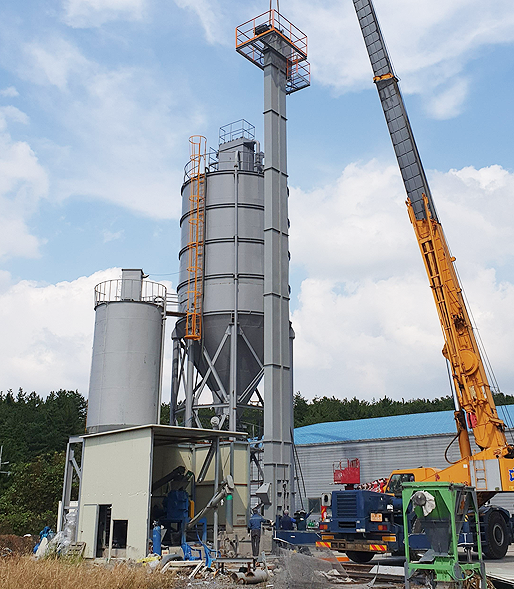

Silo (저장 사일로)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
원리 (Principle)
사일로(Silo)는 대용량의 분체·입자·곡물 등을 저장할 수 있는 대형 원통형 구조물입니다.
- 중력 이용: 저장물은 중력으로 자연스럽게 아래로 쌓이거나 배출됩니다.
- 통풍·습도 조절: 내부 통풍장치와 습도 조절 장치를 통해 저장물의 품질을 유지합니다.
- 자동화: 자동 투입·배출 시스템을 적용해 효율적인 입출고를 지원합니다.
장점 (Advantages)
- 대용량 저장: 한 곳에 대량의 재료를 효율적으로 저장할 수 있음
- 공간 효율: 수직 구조로 공간 활용도가 높음
- 품질 유지: 습도·온도 관리로 저장물의 변질을 방지
- 작업 효율: 자동화 시스템으로 입출고 및 관리가 용이
- 안전성: 구조적 안정성으로 화재·오염 등으로부터 보호
활용 분야 (Applications)
- 농업·곡물 보관: 쌀, 옥수수, 밀 등 곡물의 대규모 저장
- 분체·분말 원료 보관: 시멘트, 석회, 석분 등 건축자재 저장
- 사료·사료 원료 보관: 축산 사료 및 원료 보관
- 화학·제약 산업: 분말 원료, 플라스틱 펠릿 등 저장
- 화학 및 식품 산업: 화학 원료, 설탕, 밀가루 등 다양한 제품을 이동시키는 데 활용
- 환경설비: 하수처리장 슬러지, 폐기물 등의 임시 저장
사양 (Specifications)
| 항목 | 사양 범위 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 저장 용량 | 사용 환경에 따라 맞춤 제작 | ||||||||
| 재질 | Mild Steel, SS400, SUS304, SUS316 | ||||||||
| 형태 | 원추형(Conical), 원통형(Cylindrical), 강판조립식/용접식 | ||||||||
| 배출 방식 | 중력 배출, 스크루 피더, 스크류컨베이어, 에어슬라이드 등 | ||||||||
| 부속 장치 | 진동기(Vibrator), 레벨센서, 플로우다이져(Flow Diger) | ||||||||

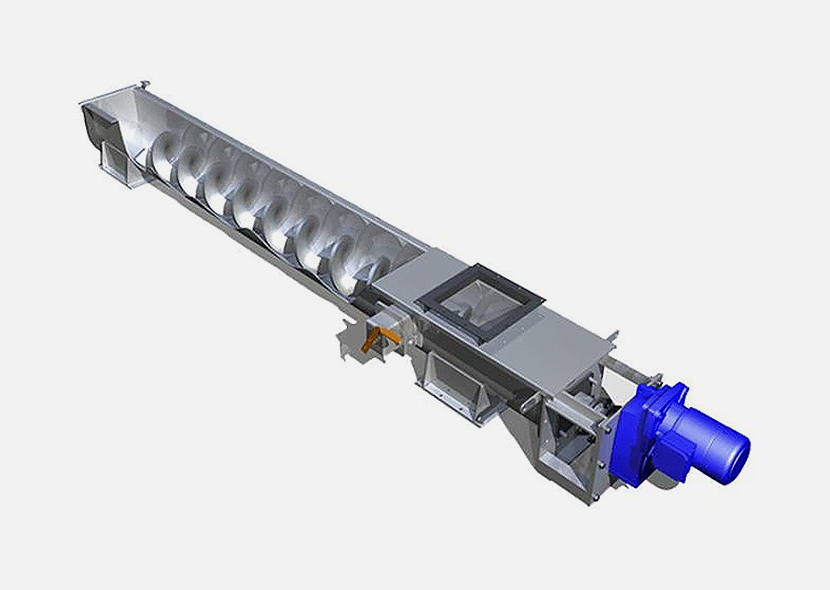

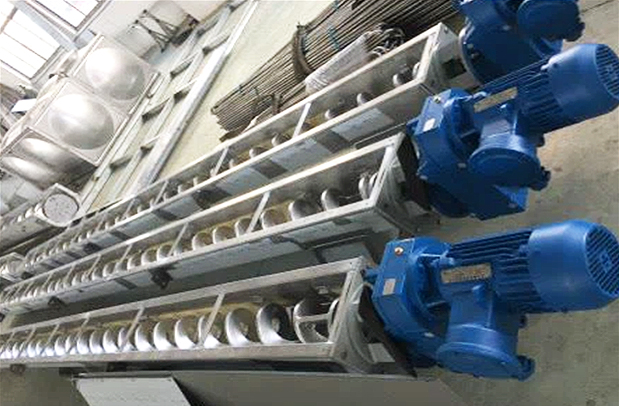

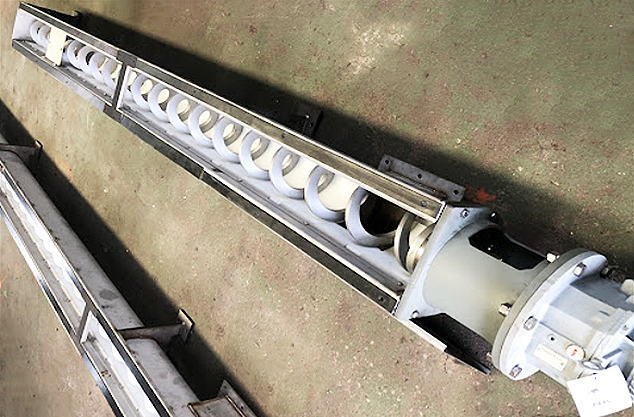

Screw Conveyor
(SC / 스크류 컨베어)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
원리 (Principle)
모터나 엔진에 의해 스크류 축이 회전하면, 나선형 날개가 물질을 밀어내고, 이 물질이 스크류의 길이를 따라 이동하게 됩니다. 이 과정은 수평 또는 경사로 물질을 운반하는 데 사용됩니다.
장점 (Advantages)
- 단순한 구조 → 유지보수 용이
- 이송 효율성 높음 → 좁은 공간에서도 연속적인 이송 가능
- 다양한 재료 운반 가능 → 분말, 입자, 슬러지, 혼합재료까지 이송 가능
- 밀폐형 구조 가능 → 분진 및 오염 방지, 환경 친화적
- 자동화 시스템과 연계 가능 → PLC, 센서 등과 결합하여 효율적 운영 가능
활용 분야 (Applications)
- 시멘트, 석회, 광물, 곡물, 화학 등 원료 이송
- 플라스틱, 고무, 금속 분말 등 이송
- 제분 제당, 유제품, 조미료, 의약품 등 이송
- 도료, 세라믹, 유리, 내화재료 등 이송

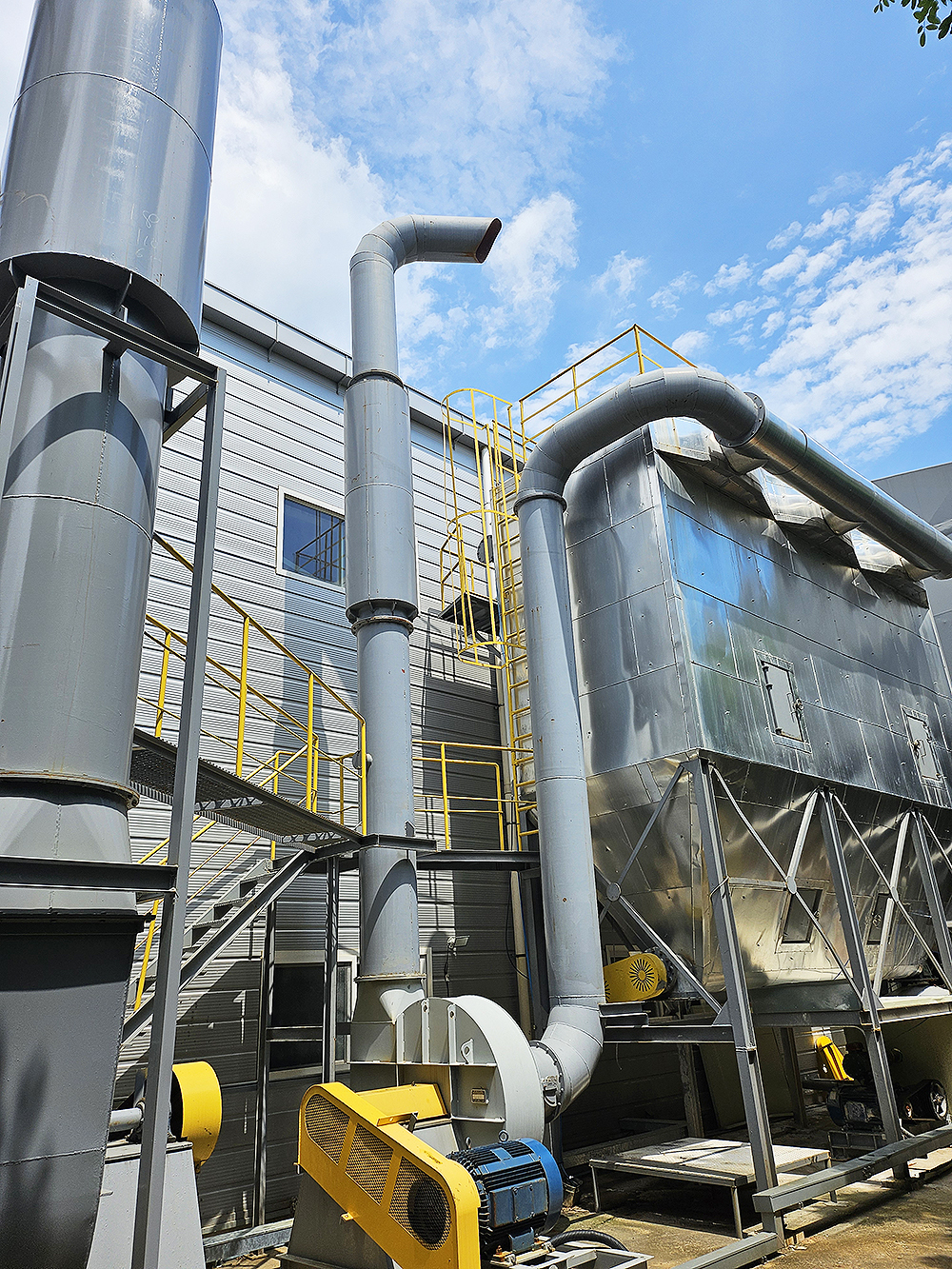

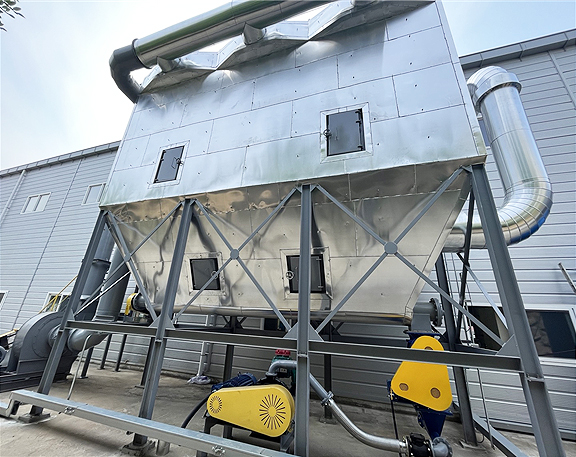

Bag Filter
(BF / 집진기)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
원리 (Principle)
Bag Filter(백필터) 집진기는 섬유 필터 백(포집 백)을 이용하여 먼지를 제거하는 방식의 건식 집진기입니다.
장점 (Advantages)
- 고효율 집진: 미세먼지까지 99% 이상의 높은 집진 효율을 가짐
- 넓은 적용 범위: 다양한 산업 환경에서 사용 가능 (고온·고습 환경에서도 적용 가능)
- 필터 수명 연장: 주기적인 청소(펄스제트 방식)로 필터의 오염을 방지하여 유지보수가 용이
- 유지보수 비용 절감: 필터만 교체하면 되므로 경제적
- 환경 친화적: 오염물질 배출을 최소화하여 환경 보호에 기여
활용 분야 (Applications)
Bag Filter 집진기는 다양한 산업 분야에서 사용됩니다.
- 시멘트 공장 – 원료 및 제품 이송 시 발생하는 분진 제거
- 철강 및 금속 가공 – 용광로, 주조 공정에서 발생하는 먼지 제거
- 화학 및 제약 산업 – 화학물질 분진 및 부산물 제거
- 목재 가공 산업 – 톱밥 및 나무 분진 제거
- 식품 산업 – 곡물 가공 및 분말 원료 취급 시 발생하는 먼지 포집
- 폐기물 처리 및 소각장 – 연소 과정에서 발생하는 미세먼지 제거
사양 (Specifications)
| 항목 | 사양 범위 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 집진 효율 | 99% 이상 | ||||||||
| 처리 풍량 | 300 ~ 1,000,000 m³/h 이상 (사용 환경에 따라 맞춤 제작) | ||||||||
| 필터 재질 | 폴리프로필렌(PP), 폴리에스터(PE), 테플론(PTFE), 노맥스(NOMAX) 등 다양한 소재 가능 | ||||||||
| 운전 온도 | 일반형(80~120℃), 고온형(200℃ 이상 가능) | ||||||||
| 청소 방식 | 펄스제트(Pulse Jet), 셰이킹(Shaking), 역분사(Reverse Air) 방식 | ||||||||
| 구조 재질 | SS440, SUS304, SUS316등 | ||||||||

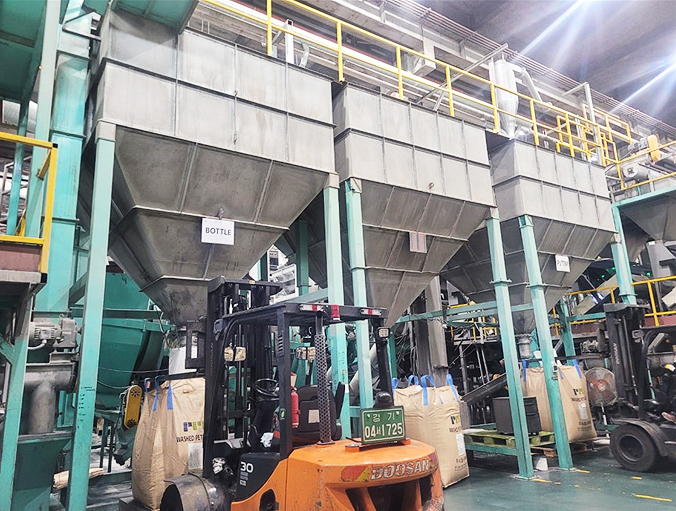

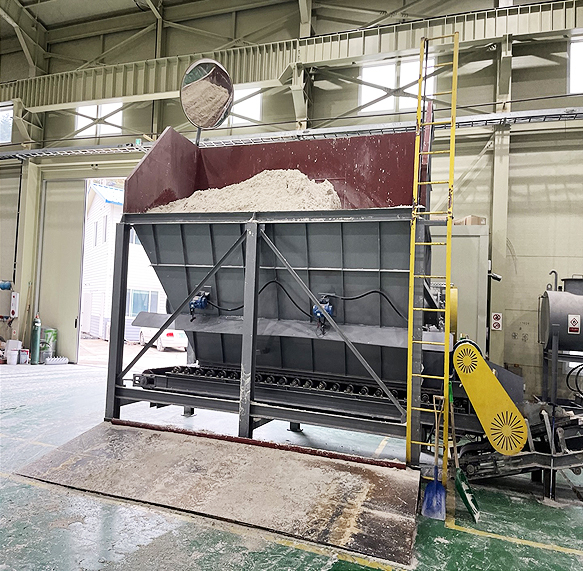

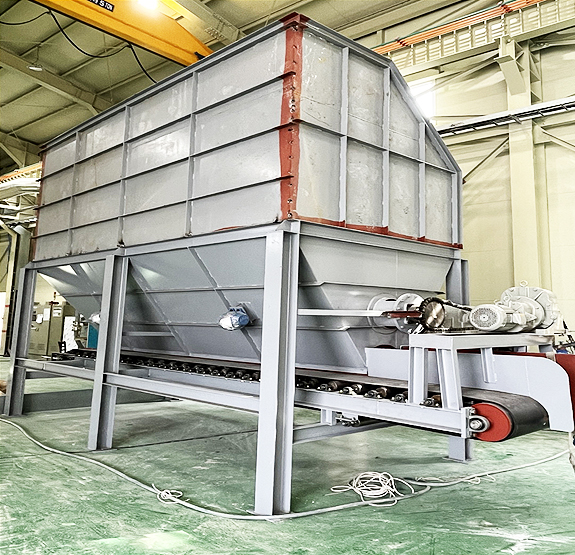

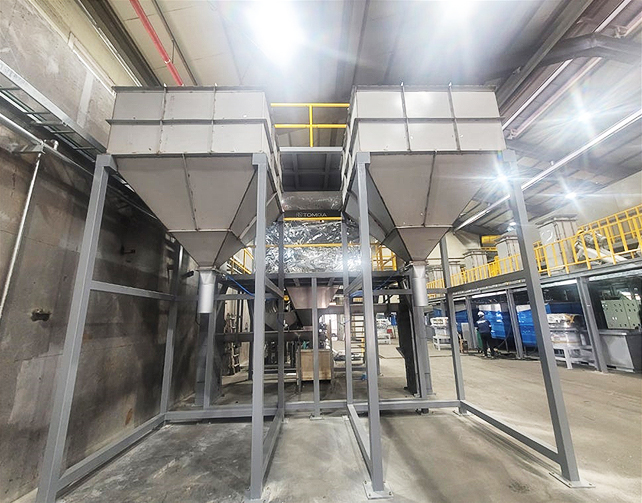

Hopper (호퍼)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
원리 (Principle)
Hopper(호퍼)는 분체(파우더) 또는 입상(펠렛) 형태의 재료를 저장하고 일정량씩 배출하는 역할을 하는 설비입니다.
장점 (Advantages)
- 중력 활용 배출: 재료는 호퍼 내부에서 중력에 의해 아래쪽으로 내려가며, 컨베이어, 스크루 피더, 밸브 등을 통해 제어된 양만큼 배출됩니다.
- 먼지 및 오염 방지: 일부 호퍼는 집진 시스템과 결합되어 먼지 발생을 방지하며, 내부 코팅 처리로 응집(뭉침) 현상을 방지하기도 합니다.
- 진동기 적용 가능: 흐름이 원활하지 않을 경우 진동기를 장착하여 재료가 뭉치지 않고 원활히 배출되도록 합니다.
활용 분야 (Applications)
- 시멘트 및 건설 산업 – 시멘트, 모래, 자갈 등의 원료 저장 및 이송
- 철강 및 금속 가공 산업 – 철광석, 석탄, 스크랩 등의 저장 및 공급
- 화학 및 제약 산업 – 분말 화학물질, 약품 원료 등의 저장 및 배출
- 식품 산업 – 밀가루, 설탕, 곡물, 커피 원두 등의 저장 및 공급
- 플라스틱 및 고무 산업 – 플라스틱 펠렛, 고무 원료의 저장 및 투입
- 폐기물 처리 산업 – 분진 및 폐기물 저장 및 배출
사양 (Specifications)
| 항목 | 사양 범위 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 저장 용량 | 50L ~ 50,000L 이상 (사용 환경에 따라 맞춤 제작) | ||||||||
| 재질 | ss440, sus304, sus316등 | ||||||||
| 형태 | 원추형(Conical), 사각형(Rectangular), 원통형(Cylindrical) 등 | ||||||||
| 배출 방식 | 중력 배출, 스크루 피더, 진동 배출, 공압 배출 등 | ||||||||
| 내부 코팅 | PTFE 코팅(미끄럼 방지), 세라믹 코팅(내마모성) 가능 | ||||||||
| 부가 장치 | 진동기(Vibrator), 히터(Heater), 집진기(Dust Collector) 등 | ||||||||

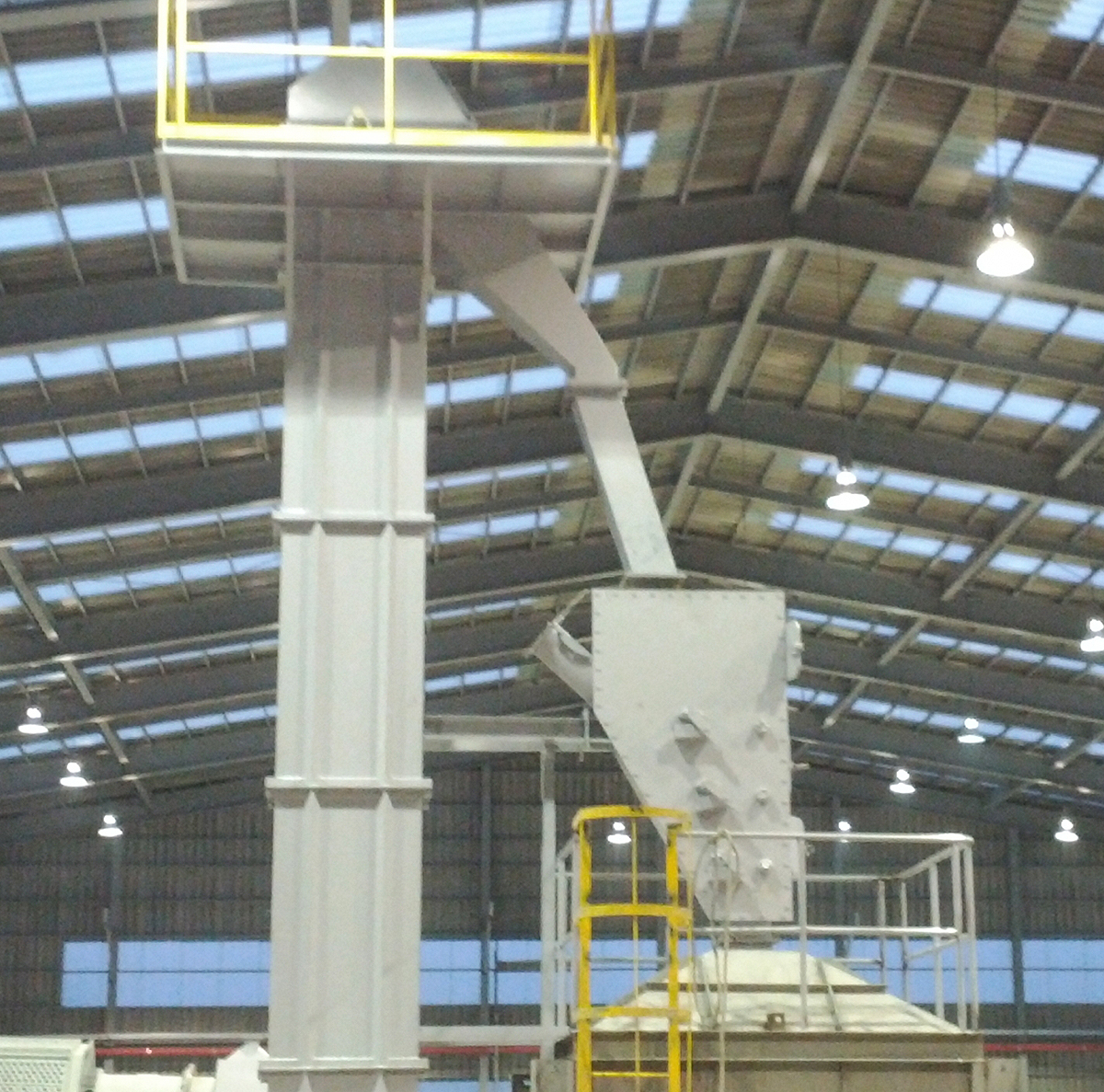

Bucket Elevator
(BE / 버킷 엘리베이터)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
원리 (Principle)
버킷 엘리베이터 (Bucket Elevator)는 물질을 수직으로 이송하기 위한 설비로, 주로 고형 물질을 이동시키는 데 사용됩니다. 이 설비는 다양한 산업 분야에서 사용되며, 특히 물질을 수직으로 효율적으로 이동시키는 데 큰 장점이 있습니다.
장점 (Advantages)
- 물질을 수직으로 이송할 수 있기 때문에 공간을 절약하고 고속 이송이 가능
- 입자가 큰 물질, 가루, 곡물 등 다양한 형태의 고형 물질을 이송
- 벨트나 체인을 사용하는 설비이므로, 다른 기계식 이송 방식에 비해 소음과 진동이 적음
- 설비의 구조가 간단하여 유지보수가 용이하며, 수명이 김
- 고체, 분말, 알갱이 등의 다양한 물질을 이송할 수 있어 범용적으로 사용
활용 분야 (Applications)
- 곡물 산업: 밀, 쌀, 보리 등 다양한 곡물을 이송하는 데 사용
- 광업 산업: 광석, 석탄 등 중량이 큰 고형 물질을 이송하는 데 활용
- 제약 산업: 제약 원료, 가루 형태의 물질을 이송하는 데 사용
- 건설 산업: 시멘트, 석회, 모래 등의 건축 자재를 이송하는 데 사용
- 화학 및 식품 산업: 화학 원료, 설탕, 밀가루 등 다양한 제품을 이동시키는 데 활용
- 폐기물 처리: 폐기물이나 재활용 자원을 이송하는 데 사용

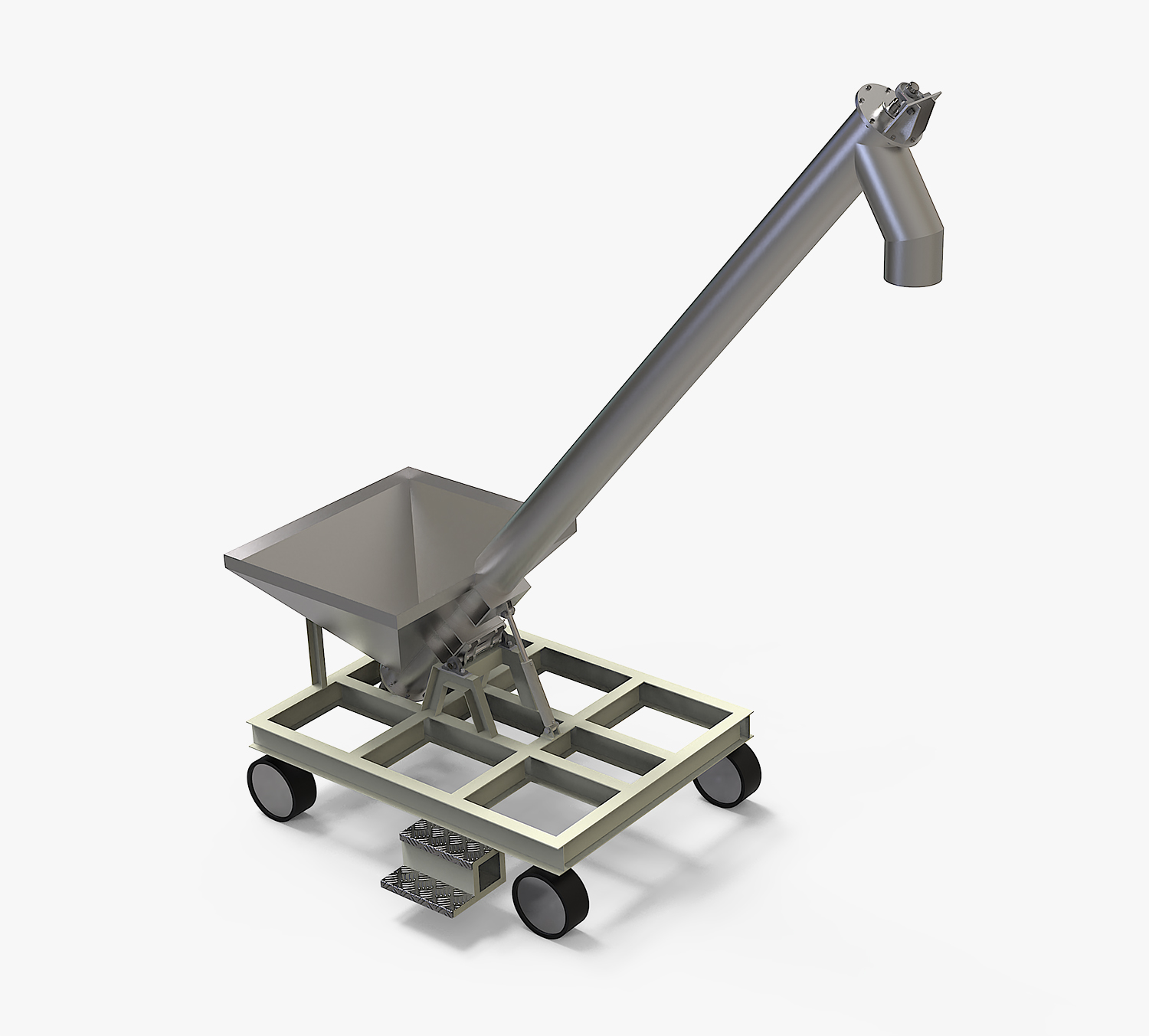

Mobile Screw Loader
(이동식 스크류 로더)
주식회사 태흥산업은 최상의 생산설비와 노하우로 한 차원 높은 품질의 제품을 경쟁력 있게 생산합니다.
장점 (Advantages)
- 바퀴 장착으로 다양한 작업 구역에서 자유로운 이동 가능
- 고정 설비 대비 작업환경 변화에 빠르게 대응
- 호퍼에 투입된 소재를 자동으로 이송하여 상차 시간 단축
- 인건비 절감 및 작업 효율성 극대화
- 파우더, 분체, 펠렛 등 다양한 재질에 적합한 스크류 이송 방식
- 분진 발생 최소화를 위한 구조 설계 가능
- 조가 단순하고 점검이 쉬워 유지보수 효율적
- 분해/청소가 쉬운 분체 취급 설계
용도 및 활용분야 (Applications)
- 화학·분체 산업 : 벌크 파우더, 분말 이송 및 상차
- 식품 제조 : 곡물, 분유, 분말 재료 상차
- 건자재 산업 : 시멘트, 석회, 규사 등 현장 투입
- 농업 : 사료, 곡물 적재
- 물류/포장 : 자동 충진·패킹 설비 전단 공급
